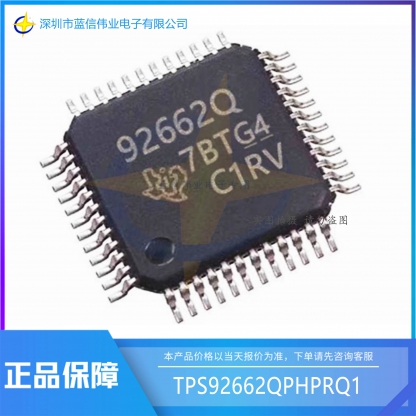

TPS92662QPHPRQ1 適用于汽車前照燈系統的 12 通道高亮度 LED 矩陣管理器
TPS92662QPHPRQ1 適用于汽車前照燈系統的 12 通道高亮度 LED 矩陣管理器
TPS92662-Q1 LED 矩陣管理器器件通過提供單個像素級 LED 控制來實現完全動態的自適應照明解決方案。

該器件的 3 個串聯集成開關各有 4 個子燈串，可繞過單個 LED。各個子燈串允許器件接受單個或多個電流源。它還允許并聯多達 4 個開關，用于繞過高電流 LED。

使用主微控制器通過多點通用異步接收器發送器 (UART) 串行接口來控制和管理 TPS92662-Q1 器件。串行接口支持使用 CAN 收發器，適用于更可靠穩健的物理層。I2C 通信接口用于從存儲系統校準數據的外部 E
價格: ￥270.000 - ￥272.000
庫存: 2000
積分: 0
數量：
數量 單價 折扣
1-99 ￥272.00 ￥0
100-999 ￥271.00 ￥1
>=1000 ￥270.00 ￥2

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
TPS92662QPHPRQ1特征
●符合面向汽車應用的 AEC-Q100 標準
1 級：–40°C 至 125°C 的工作環境溫度范圍
器件 HBM 分類等級 H1C
器件 CDM 分類等級 C5
●輸入電壓范圍：4.5V 至 60V
●12 個集成旁路開關
3 個串聯開關各有 4 個子燈串
20V 最大跨開關電壓
62V 最大開關到接地電壓
●多點 UART 通信接口
多達 31 個可尋址器件
●與 CAN 物理層兼容
電纜線束中具有最少的導線數
●具有 2 個多路復用輸入的 8 位 ADC
●晶體振蕩器驅動器
●外部 EEPROM I2C 接口
●可編程 10 位 PWM 調光
單個相移和脈寬
器件間同步
●LED 開路/短路檢測和保護


TPS92662QPHPRQ1說明
TPS92662-Q1 LED 矩陣管理器器件通過提供單個像素級 LED 控制來實現完全動態的自適應照明解決方案。

該器件的 3 個串聯集成開關各有 4 個子燈串，可繞過單個 LED。各個子燈串允許器件接受單個或多個電流源。它還允許并聯多達 4 個開關，用于繞過高電流 LED。

使用主微控制器通過多點通用異步接收器發送器 (UART) 串行接口來控制和管理 TPS92662-Q1 器件。串行接口支持使用 CAN 收發器，適用于更可靠穩健的物理層。I2C 通信接口用于從存儲系統校準數據的外部 EEPROM 讀取數據或向其中寫入數據。

具有兩個多路復用輸入的板載 8 位 ADC 可用于系統溫度補償，并用于測量分級值，從而實現 LED 分級和編碼。

內部電荷泵軌為 LED 旁路開關提供柵極驅動電壓。旁路開關的低電阻 (RDS(on)) 可最大程度地減少傳導損耗和功率耗散。

燈串中每個 LED 的相移和脈沖寬度是可編程的。該器件使用內部寄存器來調節 PWM 頻率?？梢詫?duì)多個器件進行同步。在 PWM 調光操作過程中，開關轉換具有可編程的壓擺率，用于緩解 EMI 問題。

該器件具有開路 LED 保護功能（閾值可編程）。串行接口會報告開路 LED 或短路 LED 故障。
