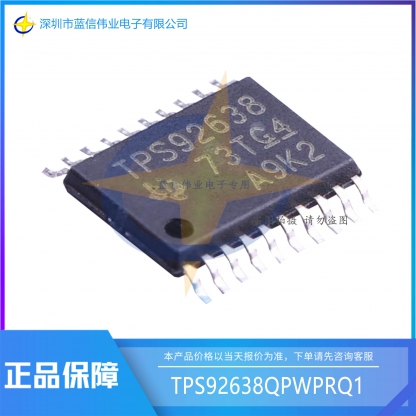

TPS92638QPWPRQ1 具有 PWM 調光功能的汽車類 8 通道線性 LED 驅動器
TPS92638QPWPRQ1 具有 PWM 調光功能的汽車類 8 通道線性 LED 驅動器
TPS92638-Q1 是一款具有 PWM 調光控制功能的八通道線性 LED 驅動器。其設計非常適合用于將多個 LED 燈串驅動至中等功率范圍。

該器件可驅動多達八個燈串，每個燈串上可有一到三個 LED，每個通道的總電流高達 70mA。可通過將多個輸出并行以提供高達 560mA 的驅動電流。

在多燈串 應用中，該器件的優勢在于支持 LED 燈串進行共陰極連接。因此，對于具有低端電流感應功能的系統而言，只需要一條回線即可，而無需為每個 LED 燈串配一條回線。

該器件具有在高電流和低電流之
價格: ￥55.000 - ￥57.000
庫存: 2000
積分: 0
數量：
數量 單價 折扣
1-99 ￥57.00 ￥0
100-999 ￥56.00 ￥1
>=1000 ￥55.00 ￥2

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
TPS92638QPWPRQ1特征
●符合汽車類應用 要求
器件溫度等級 1：–40°C 至 125°C 的環境工作溫度范圍
器件 HBM ESD 分類等級 H2
器件 CDM ESD 分類等級 C3B
●提供功能安全
可幫助進行功能安全系統設計的可用文檔
●具有模擬和 PWM 調光功能的 8 通道 LED 驅動器
●寬輸入電壓范圍：5V 至 40V
●由基準電阻器設定的可調恒定輸出電流
最大電流：每通道 70mA
最大電流：并行工作模式下為 560mA
精度：每通道 ±3%
精度：每個器件 ±4%
●PWM 調光輸入 (PWM)
開/關延時：25µs（典型值），45µs（最大值）
●4 組 PWM 調光功能，可控制 8 個通道
●通過去毛刺脈沖實現 LED 開路和短路檢測
●用于報告開路、短路和熱關斷故障的故障引腳，允許并行總線最多連接 15 個器件
●高溫電流折返功能，可防止熱關斷，具有可編程閾值
●一個用于停車燈電流設定點的電阻
●一個用于尾燈電流設定點的電阻
●工作結溫范圍：-40°C 至 150°C
●封裝：20 引腳耐熱增強型 PWP 封裝 (PDSO)


TPS92638QPWPRQ1說明
TPS92638-Q1 是一款具有 PWM 調光控制功能的八通道線性 LED 驅動器。其設計非常適合用于將多個 LED 燈串驅動至中等功率范圍。

該器件可驅動多達八個燈串，每個燈串上可有一到三個 LED，每個通道的總電流高達 70mA。可通過將多個輸出并行以提供高達 560mA 的驅動電流。

在多燈串 應用中，該器件的優勢在于支持 LED 燈串進行共陰極連接。因此，對于具有低端電流感應功能的系統而言，只需要一條回線即可，而無需為每個 LED 燈串配一條回線。

該器件具有在高電流和低電流之間切換 LED 電流的能力，適用于停車燈和尾燈 應用。可通過兩個基準電阻為每個輸出設置這兩種 LED 電流電平。

該器件包含溫度監控器，可在集成電路 (IC) 結溫超過溫度閾值時降低 LED 驅動電流。溫度閾值可通過外部電阻進行編程。將 TEMP 引腳接地面可禁用熱電流監視功能。可在出廠程序中選擇將結溫以模擬電壓的形式輸出。
