TPS92520QDADRQ1 具有 SPI 的 1.6A 雙路同步降壓 LED 驅動器
TPS92520QDADRQ1 具有 SPI 的 1.6A 雙路同步降壓 LED 驅動器
TPS92520-Q1 是一款單片雙路同步降壓 LED 驅動器，具有 4.5V 至 65V 寬工作輸入電壓范圍，可獨立為兩串串聯的 LED 供電。TPS92520-Q1 實施自適應導通時間平均電流模式控制功能，經設計可與分流 FET 調光技術和基于 LED 矩陣管理器的動態光束前照燈兼容。自適應導通時間控制功能可提供近乎恒定的開關頻率，頻率設置范圍為 100kHz 至 2.2MHz。電感器電流感應和閉環反饋功能可在較寬的輸入電壓、輸出電壓和環境溫度范圍內實現 ±4% 以上的精度。

高性能 LED 驅
價格: ￥55.000 - ￥57.000
庫存: 2000
積分: 0
數量：
數量 單價 折扣
1-99 ￥57.00 ￥0
100-999 ￥56.00 ￥1
>=1000 ￥55.00 ￥2

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
TPS92520QDADRQ1特征
●符合面向汽車應用的 AEC-Q100 標準
1 級：–40°C 至 125°C 的工作環境溫度范圍
器件 HBM 分類等級 H1C
器件 CDM 分類等級 C5
●提供功能安全
可幫助進行功能安全系統設計的文檔
●4.5V 至 65V 的寬輸入電壓范圍
●持續輸出電流最高為 1.6A，且精度為 4%
●自適應導通時間平均電流控制
●可編程開關頻率范圍為 100kHz 至 2.2MHz
●高級調光操作
10 位精密模擬調光
10 位精密內部 PWM 調光
支持外部 PWM 調光輸入
為外部分流調光（包括 LED 矩陣管理器）而優化
●開關逐周期過流保護
●開關過熱保護
●串行外設接口 (SPI)
可配置模擬基準、開關頻率和 PWM 調光占空比
故障監控和報告
●支持跛行回家 (LH) 和獨立模式運行


TPS92520QDADRQ1說明
TPS92520-Q1 是一款單片雙路同步降壓 LED 驅動器，具有 4.5V 至 65V 寬工作輸入電壓范圍，可獨立為兩串串聯的 LED 供電。TPS92520-Q1 實施自適應導通時間平均電流模式控制功能，經設計可與分流 FET 調光技術和基于 LED 矩陣管理器的動態光束前照燈兼容。自適應導通時間控制功能可提供近乎恒定的開關頻率，頻率設置范圍為 100kHz 至 2.2MHz。電感器電流感應和閉環反饋功能可在較寬的輸入電壓、輸出電壓和環境溫度范圍內實現 ±4% 以上的精度。

高性能 LED 驅動器可使用模擬調光或 PWM 調光技術來單獨調制 LED 電流。通過 SPI 對 10 位 IADJ 數值進行編程可獲得高于 16:1 的線性模擬調光響應。通過借助所需占空比直接調制相應的 UDIM 輸入引腳或通過啟用內部 PWM 發生器電路，來實現 LED 電流的 PWM 調光。通過比較 10 位 PWM 寄存器與可編程數字計數器的數值，PWM 發生器可將 10 位 PWM 寄存器值轉化為相應的占空比。

TPS92520-Q1 整合了高級 SPI 可編程診斷和故障保護功能，其中涉及：逐周期電流限制、自舉欠壓保護、LED 開路、LED 短路、熱警告和熱關斷功能。板載 10 位 ADC 對監測和診斷系統運行狀況所需的重要輸入參數進行采樣。

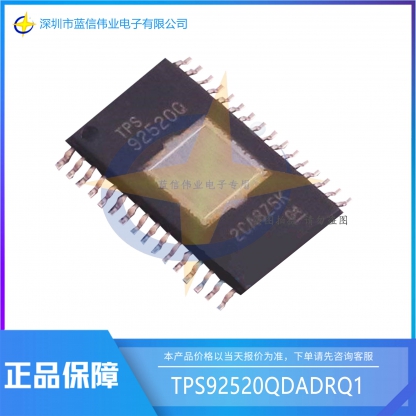

TPS92520-Q1 采用 8.1mm x 11mm 熱增強型 32 引腳 HTSSOP 封裝（具有 2.75mm x 3.45mm 的頂部外露散熱焊盤和底部外露散熱焊盤）。
