新聞中心LMZ14203TZX-ADJ/NOPB 電源模塊
LMZ14203TZX-ADJ/NOPB 采用引線式表面貼裝 TO 封裝的 SIMPLE SWITCHER® 6V 至 42V、3A 電源模塊
■產品名稱：LMZ14203TZX-ADJ/NOPB
■功能名稱：電源模塊
LMZ14203 的說明
LMZ14203 SIMPLE SWITCHER 電源模塊是易于使用的降壓直流/直流解決方案，可驅動高達 3A 的負載，并具有出色的電源轉換效率、線路和負載調節以及輸出精度。LMZ14203 采用創新型封裝，可提高熱性能并允許進行手工和機器焊接。
LMZ14203 支持 6V 至 42V 的輸入電壓軌范圍，可提供低至 0.8V 的高精度可調節輸出電壓。LMZ14203 僅需三個外部電阻和四個外部電容器即可完善電源解決方案。LMZ14203 是一款穩定可靠的設計，可提供以下保護 功能：熱關斷、輸入 UVLO、輸出過壓保護、短路保護、輸出電流限制并支持啟動至預偏置輸出。單個電阻最高可將開關頻率調節至 1MHz。
LMZ14203 的特性
●集成屏蔽電感器和簡單的 PCB 布局
●采用外部軟啟動和精密使能組件實現靈活啟動排序
●針對浪涌電流以及輸入 UVLO 和輸出短路等故障提供保護
●-40°C 至 125°C 的工作結點溫范圍
●用于簡單裝配和制造的單個外露墊和標準引腳分配
●針對現場可編程門陣列 (FPGA) 和特定用途集成電路 (ASIC) 供電的快速瞬態響應
●低輸出電壓紋波
●引腳到引腳兼容的系列器件：LMZ1420x（最大 42V 3A、2A、1A）、LMZ1200x（最大 20V 3A、2A、1A）
●針對 WEBENCH®電源設計工具完全啟用
●電氣規范
○總輸出功率最大值達 18W
○輸出電流高達 3A
○輸入電壓范圍：6V 至 42V
○輸出電壓范圍：0.8V 至 6V
○效率高達 90%
●性能優勢
○在較高環境溫度下運行不會降低耐熱額定值
○高效率有效減少了系統產生的熱量
○經過低輻射發射（電磁干擾 [EMI]）測試，符合 EN55022 B 類標準
○通過 10V/m 輻射抗擾性 EMI 測試，符合 EN61000 4-3 標準
●使用 LMZ14203 并借助 WEBENCH® 電源設計器創建定制設計方案

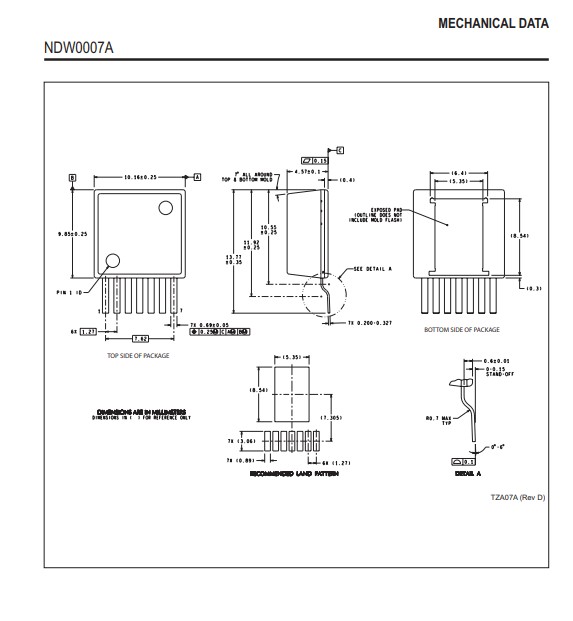

LMZ14203TZX-ADJ/NOPB 封裝圖片
更多產品詳情信息請聯系本公司
LMZ14203TZX-ADJ/NOPB
